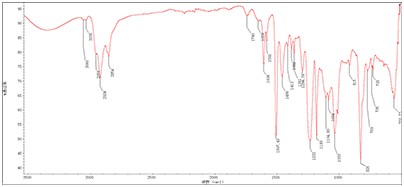

南紅瑪瑙原料多裂，加工難度較大，不易出大料，這也為南紅瑪瑙的充填處理提供了市場(chǎng)條件。最近有所耳聞，為了達(dá)到改善外觀、提高加工性能的目的，有將南紅瑪瑙進(jìn)行充膠處理的情況。圖1-2 品質(zhì)較差的南紅瑪瑙原料，可以清晰地看見(jiàn)裂隙是很發(fā)育的近日，國(guó)家珠寶玉石質(zhì)量監(jiān)督檢驗(yàn)中心云南實(shí)驗(yàn)室在檢測(cè)一批南紅瑪瑙雕件的時(shí)候，發(fā)現(xiàn)其中部分檢測(cè)樣品確實(shí)經(jīng)過(guò)充填處理。圖3-4 部分檢測(cè)樣品我們對(duì)這些經(jīng)充填處理的南紅瑪瑙進(jìn)行了研究。一、外觀觀察。該批樣品大多為粗加工，均未細(xì)磨、拋光；透射光、反射光觀察發(fā)現(xiàn)不明顯的裂隙、凹坑。二、顯微鏡下觀察?？砂l(fā)現(xiàn)氣泡群，如裂隙里、表面凹坑處，甚至部分獨(dú)立的雕刻部位幾乎布滿氣泡。這些充填部位的共同特點(diǎn)是：面積不大，較為分散，隱蔽性強(qiáng)。由于沒(méi)有經(jīng)過(guò)拋光，大多數(shù)樣品的充填處與周圍的光澤對(duì)比不明顯?？梢詰岩?，不拋光目的可能是為了掩蓋充填跡象。圖5-8 南紅瑪瑙的各種充填部位，有的相對(duì)明顯，有的就很難觀察到。圖9-12 在光纖燈的照射下，充填部位的氣泡顯露無(wú)疑，連一些在鏡下被錯(cuò)過(guò)的部位也發(fā)現(xiàn)了氣泡。 三、發(fā)光性檢查。通過(guò)紫外熒光燈觀察，在長(zhǎng)波紫外光下，發(fā)現(xiàn)氣泡群的部位，均產(chǎn)生藍(lán)白色的強(qiáng)熒光，并由此找到更多的充填部位。因此，通過(guò)紫外熒光燈觀察，可以在第一時(shí)間發(fā)現(xiàn)樣品的疑似充填部位。圖13 紫外熒光燈下充填物原形畢露 四、 紅外光譜測(cè)試。刮取充填物的粉末，通過(guò)紅外光譜對(duì)其成分進(jìn)行分析。檢測(cè)結(jié)果顯示，該材料具有3035cm-1 、3060 cm-1的苯環(huán)上=C—H伸縮振動(dòng)吸收峰，同時(shí)，具有1606 cm-1、1507 cm-1的苯環(huán)骨架振動(dòng)。由此可以斷定，充填所用的材料以環(huán)氧樹脂類粘合劑為主，而1740 cm-1處的ν（C=O）振動(dòng)，則證明充填材料中添加了酸酐固化劑。圖14 充填物紅外光譜圖 結(jié)論_x000d_ 1.充填處理南紅瑪瑙的目的在于掩蓋樣品表面的凹坑及裂隙，從而達(dá)到改善外觀、提高加工性能的目的。充填所用的主要材料是環(huán)氧樹脂。2.由于充填部位隱蔽，有時(shí)面積小且分散，再加上因?yàn)榧庸?wèn)題，可能會(huì)造成充填處與周圍的光澤對(duì)比不明顯，因而要快速準(zhǔn)確找到充填部位具有一定的困難。在顯微鏡下利用光纖燈查找，觀察是否有氣泡出現(xiàn)，是可行的辦法。3.紫外熒光燈是找到充填部位的最快捷、最有效的方法。此方法在南紅瑪瑙的檢測(cè)流程中，應(yīng)設(shè)定為必不可少的一個(gè)步驟。_x000d_ _x000d_ _x000d_ _x000d_ _x000d_ _x000d_
