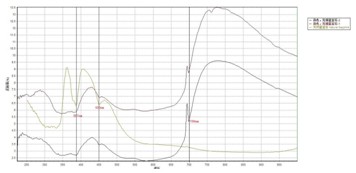

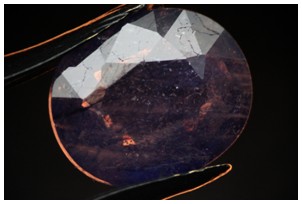

國家珠寶玉石質量監督檢驗中心云南實驗室近期收到三顆藍寶石戒面，經實驗室鑒定之后發現這三顆藍寶石為染色、充填藍寶石。鑒定依據_x000d_ 1、紅外光譜反射法對此三顆藍寶石進行種屬判別，紅外光譜特征均顯示為剛玉的特征吸收峰。2、折射率：1.762-1.769 3、三顆藍寶石在紫外熒光下均為熒光惰性。4、顯微鏡下放大觀察，三顆樣品表面裂隙發育，顏色沿裂隙富集，部分裂隙中發現有氣泡。表面裂隙凹坑位置的光澤與周圍的光澤有明顯差異，且局部伴隨閃光現象。由此可以判斷，這三粒樣品經過了染色、充填處理。5、為了進一步驗證樣品是否經過充填處理，以及所用的充填材料的種類，我們對樣品進行了微量元素的測定。經測試，樣品有鉛（Pb）元素的存在，且含量比較高，這與剛玉類寶石貧Pb的現象恰恰相反。我們推測藍寶石的充填材料有可能是鉛玻璃。6、紫外-可見分光光度計對樣品進行吸收光譜測試，與天然藍寶石的吸收光譜進行對比，測試樣品與天然藍寶石在387nm、450nm均有吸收峰，但測試樣品該處吸收峰的強度比天然藍寶石明顯偏弱；同時在700nm附近出現吸收峰，并以580nm為中心出現吸收寬帶，這是天然藍寶石不具備的。目前的國內珠寶市場上，染色、充填的處理方法常見于紅寶石，而染色、充填的藍寶石相對較少見，尤其是染色和充填兩種處理方法并存的現象。消費者基本是從東南亞國家的商家手里買入類似商品，多為戒面。圖一：顯微鏡下，樣品全景圖。圖二：顯微鏡下，部分充填裂隙中可見氣泡。圖三：顯微鏡下，明顯可見表面充填和裂隙充填位置的藍紫色閃光。圖四：顯微鏡下，可看到部分充填位置的橘紅色閃光。圖五：顯微鏡下，樣品表面的充填現象和裂隙充填位置的收縮氣泡孔。圖六：顯微鏡下，樣品中顏色沿裂隙富集現象和藍紫色閃光。圖七：顯微鏡下，樣品表面裂隙的充填。_x000d_
